Rockfon® System T15 A™

System sufitowy o widocznej konstrukcji z profili o szerokości 15 mm i płyt o krawędzi A
Pobierz przewodnik montażowy
Pobierz przewodnik montażowy
Back
Łatwy i szybki montaż,
Łatwość integracji elementów instalacji związanych z sufitem w wyniku zastosowania profili o jednakowej wysokości 38 mm, Każda płyta jest demontowalna
System Rockfon System T15 A jest przeznaczony do tworzenia sufitów o widocznej konstrukcji. Sufit ten może występować jako podwieszony na dowolnej wysokości - zastosowanie wieszaków regulowanych do mocowania konstrukcji Chicago Metallic T15 Click 2790 lub jako montowany bezpośrednio - zastosowanie uchwytów bezpośredniego montażu do mocowania tej konstrukcji. Sufit wykonany w systemie Rockfon System T15 A, dzięki zastosowaniu konstrukcji Chicago Metallic T15 Click 2790 - połączenie profili typu klik - jest łatwy w montażu i demontażu. Profile T mają szerokość 15 mm. Wszystkie elementy zostały wykonane ze stali galwanizowanej i posiadają gładką, białą powierzchnię. System składa się z profili głównych, profili poprzecznych, kątowników przyściennych, wieszaków oraz akcesoriów. Profile główne oraz poprzeczne są tej samej wysokości -38 mm, zapewnia wysoką sztywność konstrukcji i ułatwiają montaż elementów oświetlenia i innych zintegrowanych z sufitem instalacji. System zapewnia pełną demontowalność płyt. Płyty Rockfon o krawędzi A są dostępne w różnych wymiarach modułowych. Wariant konstrukcji zależy od wymiarów modułowych płyty.

Łączenie

CMC - Click2-DE

Coupling

section_2790

Profile poprzeczne

Back

Wybrane krawędzie

Widoczna konstrukcja Opis
A15 A15 Płyty o krawędzi A pozwalają na tworzenie sufitów umożliwiających łatwy dostęp do instalacji znajdujacych się nad nimi. Można je montować w konstrukcji T15. Konstrukcja T15, dzięki węższym profilom jest mniej widoczna. Panele o krawędzi typu A można demontować.

Wybrane płyty

Płyty Grubość (mm) 600 x 600 1200 x 600
Rockfon Color-all® 15
Rockfon Sonar® Bas 20
Rockfon Blanka® 20
Rockfon® Artic 15
Rockfon Blanka® Bas 20
Rockfon® Koral 15
Rockfon Sofit® 12
- 15
Rockfon MediCare® Standard 15
Rockfon Pacific® 12
Rockfon® Ligna 20
Rockfon® Tropic 15
- 20

Wyniki

Dopuszczalne obciążenie Dopuszczalne obciążenie

Chicago Metallic™ T15 Click 2790 deflection

 Dopuszczalne obciążenie konstrukcji (kG/m²)
Hanger distance (mm) Modulation (mm) Przy całkowitym ugięciu
2.5 mm 4.0 mm
1200 600 x 600 8.1 13.5
1200 1200 x 600 8.9 14.6
1200 1350 x 300 6.2 10.7
1250 625 x 625 6.4 10.9
1250 1250 x 625 7.1 11.8
1350 675 x 675 4.2 7.2
Odporność na korozję Klasa B (PN-EN 13964:2014)
Możliwość demontażu Płyty montowane w systemie Rockfon System T15 A są w pełni demontowalne.
Odporność ogniowa Wybrane systemy sufitowe Rockfon zostały przetestowane oraz sklasyfikowane według normy europejskiej EN13501 2 i/lub norm krajowych. Więcej informacji u przedstawiciela Rockfon.
Back

Chicago Metallic™ T15 Click 2790 deflection

 Dopuszczalne obciążenie konstrukcji (kG/m²)
Hanger distance (mm) Modulation (mm) Przy całkowitym ugięciu
2.5 mm 4.0 mm
1200 600 x 600 8.1 13.5
1200 1200 x 600 8.9 14.6
1200 1350 x 300 6.2 10.7
1250 625 x 625 6.4 10.9
1250 1250 x 625 7.1 11.8
1350 675 x 675 4.2 7.2
Back
Back
Back

Opcje wykończenia

T15 - E - Perimeter finish with wall angle trim

Wykończenie za pomocą kątownika przyściennego schodkowego W

T15 - E - Perimeter finish with shadow wall angle trim

Wykończenie za pomocą kątownika przyściennego prostego L.

Back

Profile i akcesoria

Profil główny

Nazwa elementu Długość Wysokość Szerokość Produkt Kolory Pakowanie
Profil główny
-2700.tif Profil główny T15 Click / Hook 3600 38 15 T15 MR CL&HK Zakres kolorów Opakowanie

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 36 Rozstaw otworów montażowych: 50 / 100 / 34 x 100 / 50

Profil poprzeczny

Nazwa elementu Długość Wysokość Szerokość Produkt Kolory Pakowanie
Profil poprzeczny
-2794.tif Profil poprzeczny T15 Click 1200 38 15 T15 CT CLICK Zakres kolorów Opakowanie

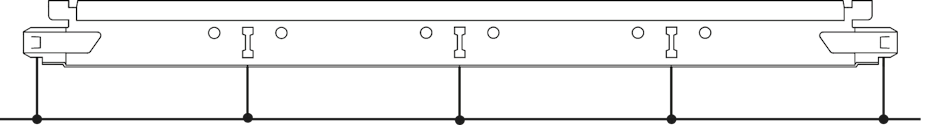

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 3 Rozstaw otworów montażowych: 300 / 300 / 300 / 300
-2792.tif Profil poprzeczny T15 Click 600 38 15 T15 CT CLICK Zakres kolorów Opakowanie

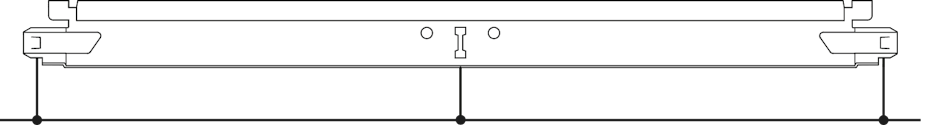

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 1 Rozstaw otworów montażowych: 300 / / / 300

Profile przyścienne

Nazwa elementu Długość Wysokość Szerokość Produkt Kolory Pakowanie
Profile W
Skyggenot_alu.tif Kątownik przyścienny schodkowy Alu (Dostępny również kątownik przyścienny prosty) 4000 W10x15 ALU Opakowanie
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Kątownik przyścienny schodkowy 15x12x8x15 mm 3050 15 7,8 W8x12 Zakres kolorów Opakowanie
Profile L
-1420.tif Kątownik przyścienny prosty 24/24 3050 biały 3050 24 24 L24x24 Zakres kolorów Opakowanie
-1420.tif Kątownik przyścienny prosty 24/24 3050 biały 3050 24 24 L24x24 Biały 001 Opakowanie

Akcesoria

Nazwa elementu Wysokość Produkt Pakowanie
Druty wieszaków
96_20.tif Linka do zawieszania Ø4 mm / D=2500 mm 2500 WH 4,0 2500 Opakowanie
Klipsy dociskowe
HDC 1.tif Plastikowy klips dociskowy do płyt o grubości 15-20 mm (krawędź A), 15-30 mm (krawędź E) 20-25 mm (krawędź X, M, Z), 20-30 mm (krawędź D) HDC 1 Opakowanie
HDC 2.tif Plastikowy klips dociskowy do płyt o grubości 25-30 mm (krawędź A), 40 mm (krawędź E, D) HDC 2 Opakowanie
HDC 3.tif Plastikowy klips dociskowy do płyt o grubości 40 mm (krawędź A), 50 mm (krawędź D) HDC 3 Opakowanie
Wieszaki szybkiego montażu
Acc SUSP QH twist Clip 100_C.tif Wieszak pojedynczy 112,6 QH TC Opakowanie
QH009009.tif Złożony wieszak dwuhakowy QH HH 200 Opakowanie
Uchwyty do podwieszania profili
ACC SUSP FIX CLIP & NAIL H=50 MM 100C.tif Uchwyt bezpośredniego montażu, profil T Chicago Metallic™ H50 z gwoździem zabezpieczającym 50 SH 50 Opakowanie
Back

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 36 Rozstaw otworów montażowych: 50 / 100 / 34 x 100 / 50
Back

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 3 Rozstaw otworów montażowych: 300 / 300 / 300 / 300
Back

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 1 Rozstaw otworów montażowych: 300 / / / 300
