Rockfon® System MediCare T24 A, E™ (ECR)

Elegancki, jednolity wygląd sufitu
Back

Łączenie

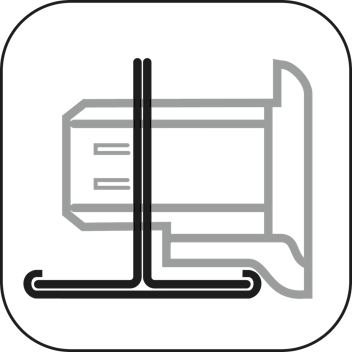

CMC - Click2-DE

Coupling

section_-2890

Profile poprzeczne

Back

Wybrane krawędzie

Widoczna konstrukcja Opis
A24 A24 Płyty o krawędzi typu A24 dają możliwość łatwego dostępu do instalacji ukrytych nad sufitem. Można je montować w konstrukcji T24. Płyty o krawędzi A można demontować.
Częściowo widoczna konstrukcja Opis
E24 E24 Płyty o krawędzi E24 są montowane zarówno w konstrukcji T24, jak i T15. Płyty mogą mieć proste lub nachylone krawędzie i być montowane w konstrukcji T24. Płyty sufitowe o krawędzi typu E można demontować.

Wybrane płyty

Wyniki

Dopuszczalne obciążenie Dopuszczalne obciążenie

Chicago Metallic™ T24 Click D2890 ECR Class D deflection

 Dopuszczalne obciążenie zgodnie z EN 13964 (kg/m2)
Hanger distance (mm) Modulation (mm) Przy całkowitym ugięciu
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 1200 x 600 10.9 17.9
Odporność na korozję Odporność na korozję Klasa B (PN-EN 13964:2014)
ECR: Klasa D (PN-EN13964:2014)
Możliwość demontażu Możliwość demontażu Płyty zainstalowane w systemie Rockfon System MediCare T24 A, E są w pełni demontowalne.
Odporność ogniowa Odporność ogniowa Wybrane systemy sufitowe Rockfon zostały przetestowane oraz sklasyfikowane według normy europejskiej EN13501 2 i/lub norm krajowych. Więcej informacji u przedstawiciela Rockfon.
Back

Chicago Metallic™ T24 Click D2890 ECR Class D deflection

 Dopuszczalne obciążenie zgodnie z EN 13964 (kg/m2)
Hanger distance (mm) Modulation (mm) Przy całkowitym ugięciu
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 1200 x 600 10.9 17.9
Back
Back
Back

Opcje wykończenia

61

Krawędź A - Wykończenie za pomocą kątownika przyściennego prostego oraz sprężyny przyściennej FIXT.

61

Krawędź E - Wykończenie za pomocą kątownika przyściennego prostego oraz sprężyny przyściennej FIXT.

61

Krawędź A – wykończenie przyścienne z kątownikiem przyściennym J.

Back

Profile i akcesoria

Profile przyścienny

Nazwa elementu Długość Wysokość Szerokość Produkt Kolory Pakowanie
Profile L
D1420.tif Kątownik przyścienny prosty 24/24 Klasa D 3050 biały 3050 L24x24 D Opakowanie
D1420.tif Kątownik przyścienny prosty 24/24 Klasa D 3050 biały 3050 L24x24 D Biały 001 Opakowanie
-1420.tif Kątownik przyścienny prosty 24/24 3050 3050 24 24 L24x24 Zakres kolorów Opakowanie
Profile W
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Kątownik przyścienny schodkowy 15x15x10x15 mm 3050 15 10 W10x15 Zakres kolorów Opakowanie

Profil główny

Nazwa elementu Długość Wysokość Szerokość Produkt Kolory Pakowanie
Profil główny
-2800 CD.tif Profil główny T24 Click ECR Klasa D 3600 38 24 T24 D MR CL&HK Biały 001 Opakowanie

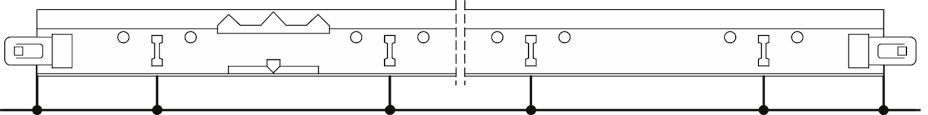

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 36 Rozstaw otworów montażowych: 50 / 100 / 34 x 100 / 50
2800.tif Profil główny T24 Click / Hook 3600 38 24 T24 MR CL&HK Zakres kolorów Opakowanie

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 36 Rozstaw otworów montażowych: 50 / 100 / 34 x 100 / 50

Profil poprzeczny

Nazwa elementu Długość Wysokość Szerokość Produkt Kolory Pakowanie
Profil poprzeczny
-2894.tif Profil poprzeczny T24 Click 1200 38 24 T24 CT CLICK Zakres kolorów Opakowanie

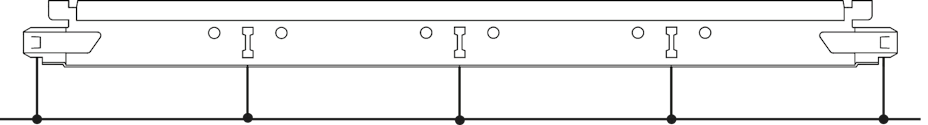

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 3 Rozstaw otworów montażowych: 300 / 300 / 300 / 300
-2892.tif Profil poprzeczny T24 Click 600 38 24 T24 CT CLICK Zakres kolorów Opakowanie

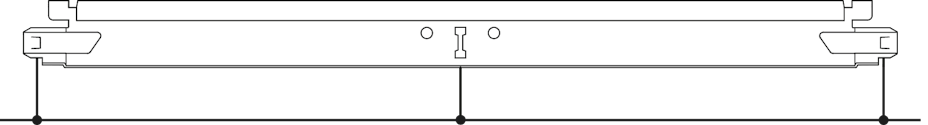

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 1 Rozstaw otworów montażowych: 300 / / / 300
-2892CD.tif Profil poprzeczny T24 Click ECR Klasa D 600 38 24 T24 D CT CLICK Biały 001 Opakowanie

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 1 Rozstaw otworów montażowych: 300 / / / 300
-2894 CD.tif Profil poprzeczny T24 Click ECR Klasa D 1200 38 24 T24 D CT CLICK Biały 001 Opakowanie

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 3 Rozstaw otworów montażowych: 300 / 300 / 300 / 300

Akcesoria

Nazwa elementu Wysokość Produkt Pakowanie
Odporny na korozję (D)
NH D CLIP.tif Wieszak noniuszowy zawleczka ECR / klasa D NH D CLIP Opakowanie
D10230.tif Wieszak noniuszowy część dolna T24 ECR / klasa D 190 NH D T Opakowanie
Wieszaki noniuszowe
10200.tif Wieszak noniuszowy - część górna 540 NH 540 Opakowanie
Klipsy dociskowe
HDC 2.tif Plastikowy klips dociskowy do płyt o grubości 25-30 mm (krawędź A), 40 mm (krawędź E, D) HDC 2 Opakowanie
Wall spring fixt_v3.tif Podkładka przyścienna sprężysta FIXT WSF Opakowanie
Accessories for baffles & islands
Direct fixing bracket ECR.tif Uchwyt bezpośredniego montażu ECR (o zwiększonej odporności na korozję) BF DFK Opakowanie
Wieszaki szybkiego montażu
QH009009.tif Złożony wieszak dwuhakowy QH HH 200 Opakowanie
Back
Back
Back
Back
Back

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 36 Rozstaw otworów montażowych: 50 / 100 / 34 x 100 / 50
Back

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 36 Rozstaw otworów montażowych: 50 / 100 / 34 x 100 / 50
Back

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 3 Rozstaw otworów montażowych: 300 / 300 / 300 / 300
Back

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 1 Rozstaw otworów montażowych: 300 / / / 300
Back

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 1 Rozstaw otworów montażowych: 300 / / / 300
Back

Umiejscowienie otworów montażowych

Umiejscowienie otworów montażowych
Otwory montażowe: 3 Rozstaw otworów montażowych: 300 / 300 / 300 / 300
Back
Back
Back
Back
Back
Back
Back
Back
